Durante muchos años, las uniones estancas en tuberías de HDPE corrugado se basaron en una idea simple: comprimir una junta de goma sólida entre la espiga y la campana. Funcionó y se convirtió en una práctica estándar en toda la industria.
Pero a medida que aumentaron las demandas en el lugar de trabajo y los estándares de rendimiento se volvieron más estrictos, el diseño de las juntas tuvo que mejorar.
Gran parte del progreso que siguió fue impulsado por ingenieros enfocados específicamente en mejorar el rendimiento de las juntas. Entre ellos se encuentra Mark Knapp, fundador y propietario de SpringSeal, cuyo trabajo durante varias décadas ayudó a dar forma a muchos de los diseños de empaques utilizados hoy en día en los sistemas de tuberías corrugadas.
Comprender cómo han evolucionado estos sellos ayuda a explicar por qué los sistemas de hoy en día se instalan más fácilmente y funcionan mejor.

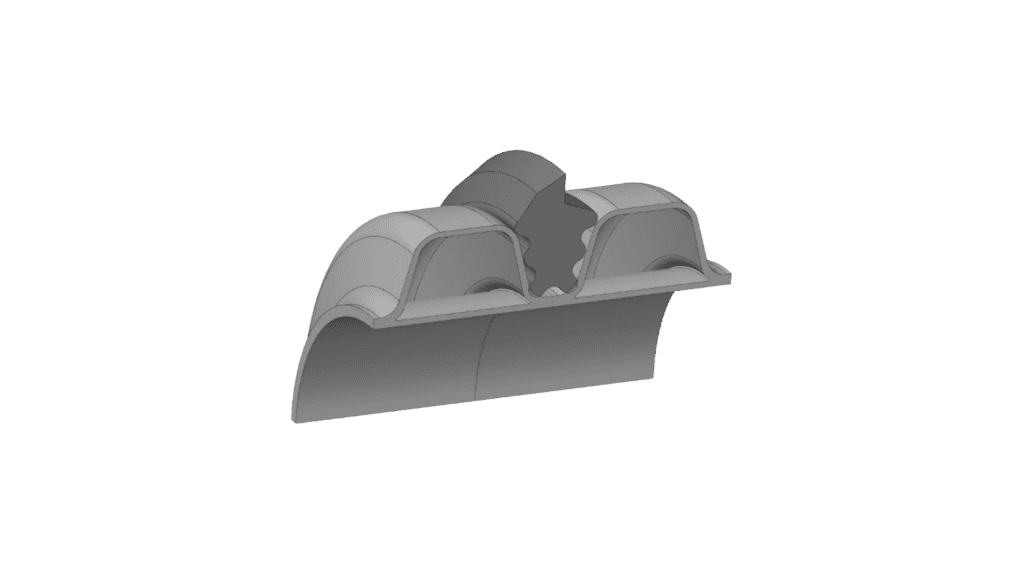

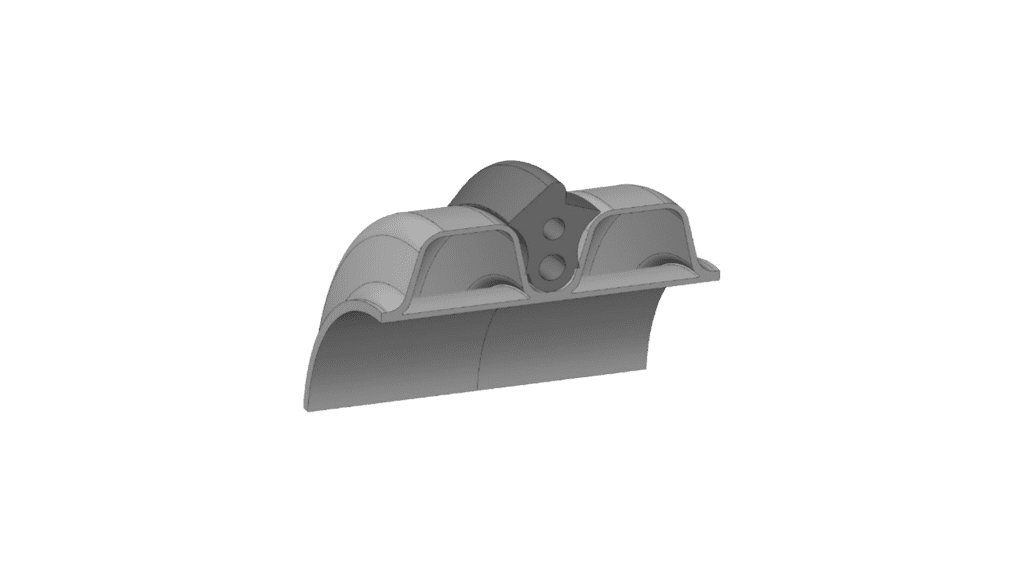

Los primeros días de las juntas de caucho macizo
Las primeras juntas para tuberías corrugadas generalmente se hacían de caucho termoestable al 100 por ciento, como EPDM o poliisopreno. Estas juntas eran grandes y pesadas. Dependían del volumen del material y la compresión para crear un sello.
Eran resistentes y duraderos, pero tenían inconvenientes:
- Una gran cantidad de material
- Gran elasticidad durante la instalación
- Posible desplazamiento fuera de lugar
- Posible distorsión de la pared de la tubería
- Mayor costo de materiales
Los instaladores a menudo tenían que estirar la junta sobre la tubería y esperar que se mantuviera en su lugar durante el ensamblado. Era común que se enrollaran, especialmente en diámetros más grandes. Cuando una junta se enrollaba, podía causar fugas o requerir que la unión se desmontara y se hiciera de nuevo.
Funcionó, pero no siempre fue eficiente.

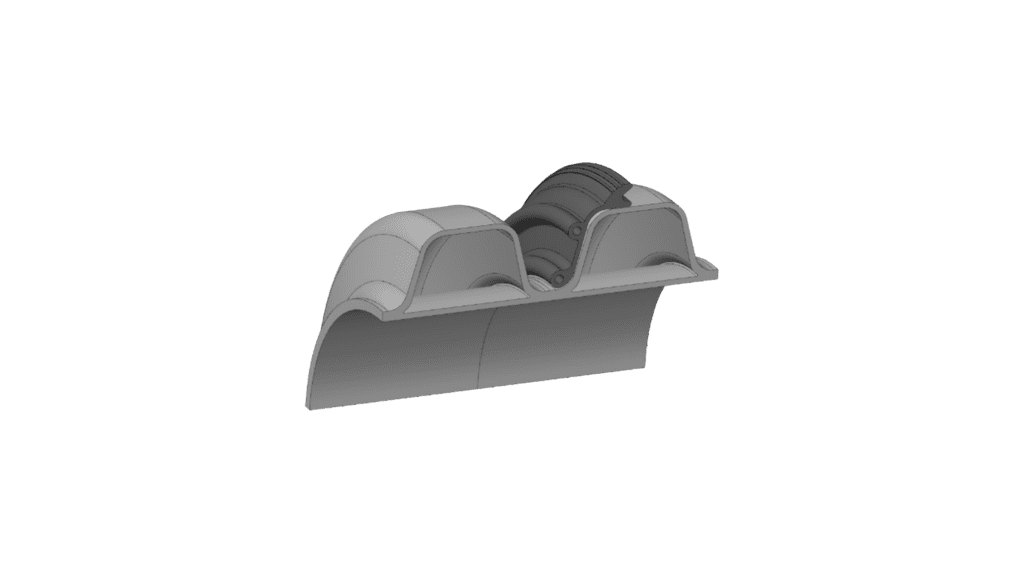

Ingeniería para un mejor sello
A mediados de la década de 1990, los ingenieros empezaron a buscar una mejor forma de diseñar empaques para tuberías, una que mejorara el rendimiento del sellado y a la vez hiciera la instalación más confiable.
Mark, quien pasó más de 35 años desarrollando sistemas de empaques para tuberías para la industria de drenaje, se convirtió en una figura clave en este cambio. En 1996, comenzó a desarrollar diseños de empaques que utilizaban materiales de vulcanizado termoplástico (TPV) de doble dureza. En lugar de depender de un solo compuesto de caucho sólido, sus diseños combinaron materiales con diferentes niveles de dureza en un solo perfil de empaque.
Este concepto se conoció ampliamente como diseño de junta multiduro, y representó un avance significativo en la tecnología de juntas para tuberías corrugadas.
En términos sencillos, las distintas partes de la junta cumplen diferentes funciones:
- Una base más firme ayuda a anclar la junta en su lugar
- Una superficie de sellado más blanda se comprime para bloquear el agua
- En algunos diseños, una capa exterior de baja fricción ayuda a que los tubos se deslicen juntos con mayor facilidad.
Al combinar materiales en una sola extrusión, los ingenieros redujeron la cantidad de caucho necesaria al mismo tiempo que mejoraron la estabilidad y la consistencia.
Este cambio marcó un importante paso adelante en el rendimiento de las juntas.

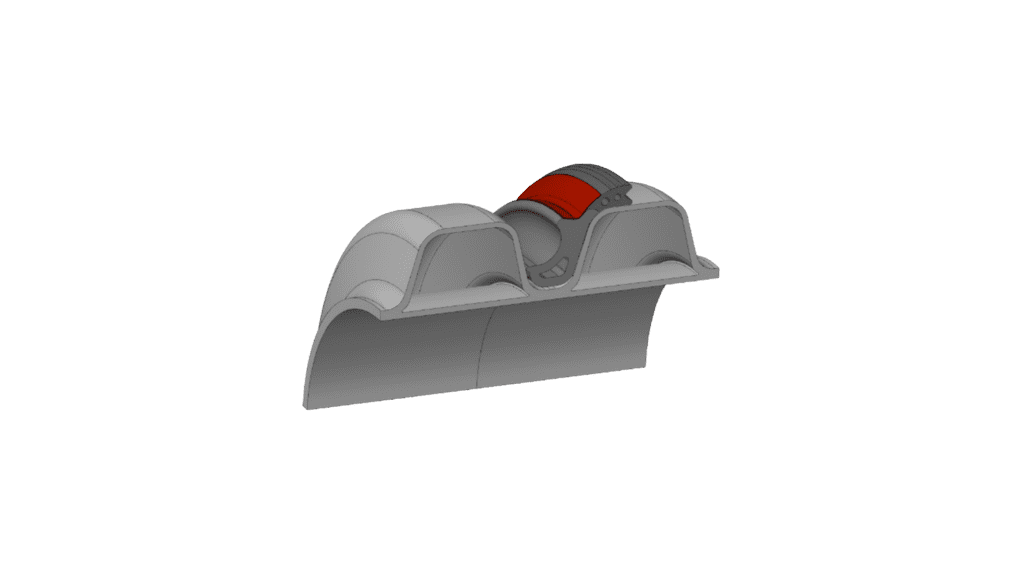

Mejoras en forma y rendimiento
La innovación del material fue solo una parte de la evolución. Los ingenieros también refinaron la forma y la ubicación de la junta dentro de la campana para mejorar el rendimiento del sellado.

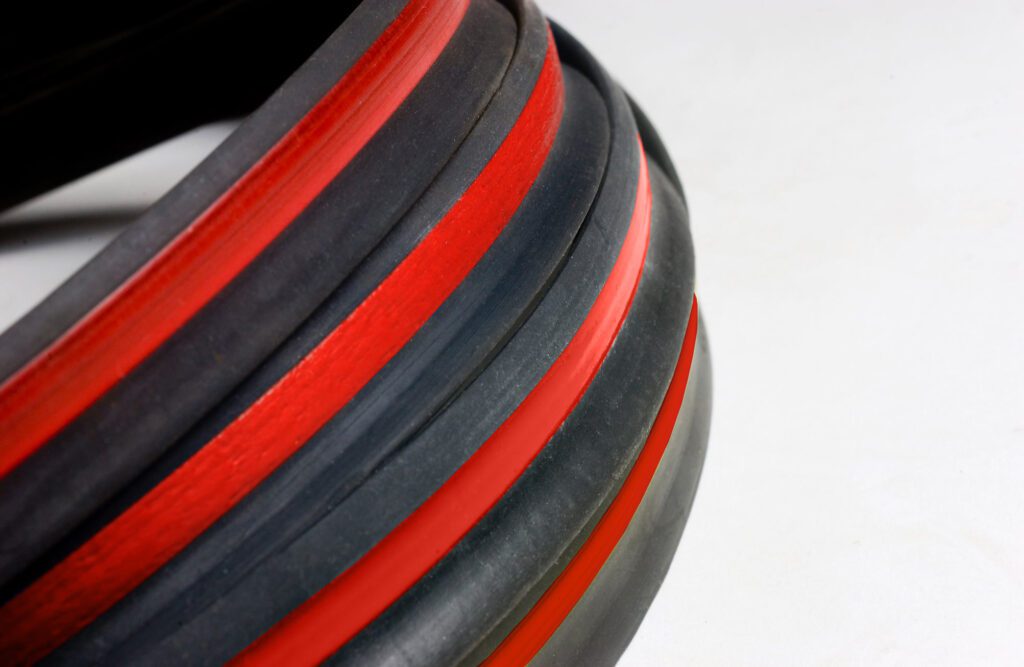

Las empaquetaduras de película prelubricadas de la marca Fratcoestán recubiertas con una película de bajo coeficiente de fricción (COF) que no se puede limpiar ni retirar.
Muchas de estas mejoras se basaron en los mismos principios de ingeniería que Knapp ayudó a introducir: el uso de la dureza y la geometría del material juntas para controlar la compresión y el movimiento.
Algunos diseños movieron la superficie de sellado más cerca de la pared de la campana. Esto redujo la tensión en la tubería durante el ensamblaje y mejoró el rendimiento bajo presión. Otros perfiles aumentaron la dureza del material base, a veces hasta 80 o 90 durometer. Un durometer más alto significa un material más firme, lo que ayuda a prevenir el movimiento y mejora la estabilidad durante la instalación.
También se introdujeron superficies prelubricadas. Estos recubrimientos reducían la fricción y requerían menos estiramiento durante la instalación.
Juntas, estas mejoras ayudaron a crear:
- Menos rebote
- Compresión más consistente
- Armado más fácil
- Mejor sellado a largo plazo
Para los contratistas, eso significó menos devoluciones y un rendimiento más predecible en el campo.
Por qué esto importa hoy
Se espera que los sistemas de drenaje modernos duren más y funcionen bajo condiciones más exigentes. Algunos sistemas deben soportar presiones internas más altas. Otros deben resistir cargas de suelo y cargas de tráfico más pesadas.
Los diseños de empaquetaduras multiconsistencia permiten a los fabricantes:
- Controla la compresión con mayor precisión
- Mejorar la estabilidad de la tubería
- Reduce la distorsión de la pared
- Usar los materiales de manera más eficiente
- Aumentar capacidad de presión
Estas mejoras no son meros detalles técnicos. Afectan cómo se instala la tubería y cómo funciona a lo largo de décadas bajo tierra.
La Evolución de las Juntas Bell/Bell (Anaconda)

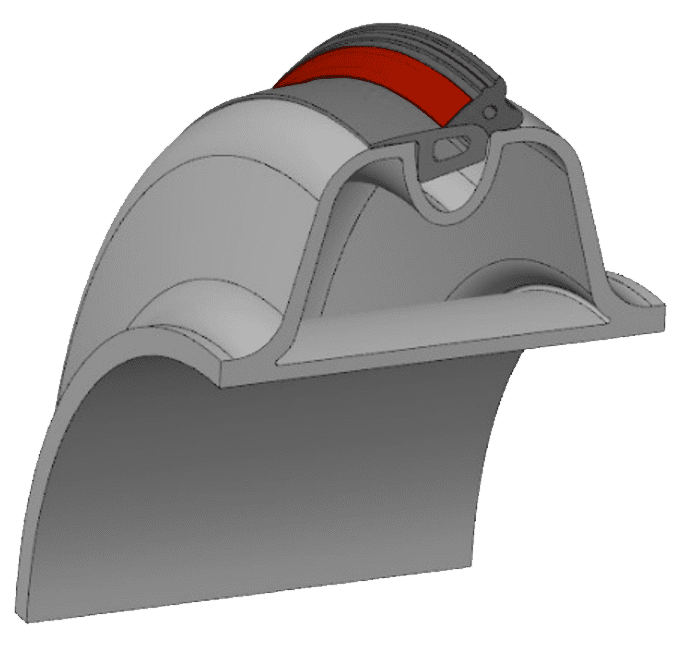

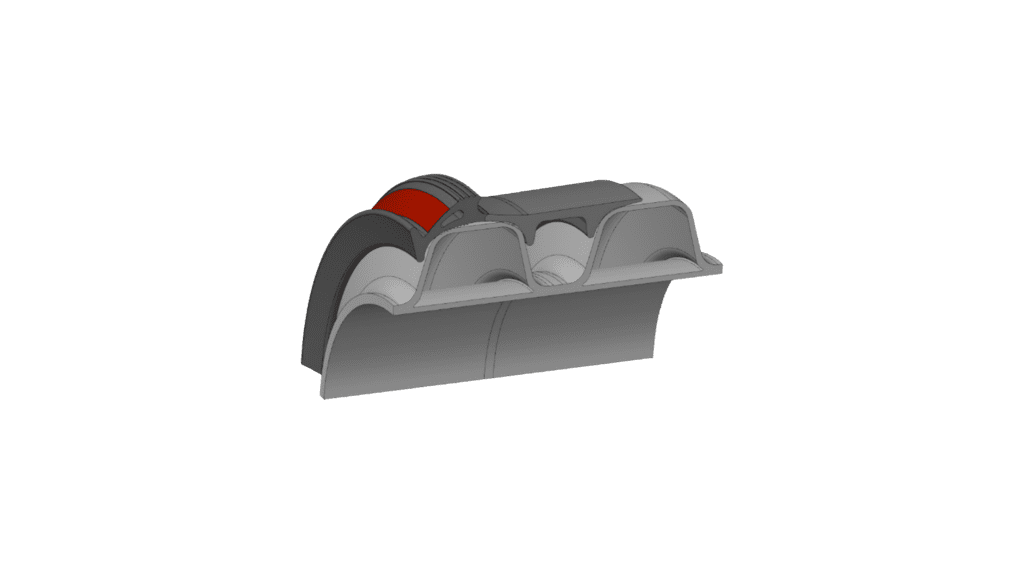

Actualizado por última vez en 2014, esta es la junta en línea LoxSeal Tri-Extruder que no requiere enrollado.
Con gusto
La evolución del diseño de empaques muestra cómo las mejoras constantes en ingeniería dan forma a la industria del drenaje. Lo que comenzó como un simple anillo de goma se ha convertido en un sistema de sellado cuidadosamente diseñado.
El trabajo de Mark Knapp en el desarrollo de juntas de dureza múltiple ayudó a impulsar la industria hacia diseños de juntas más confiables y fáciles de instalar, y los ingenieros continúan basándose en esos principios hoy en día. A medida que avanzan los métodos de fabricación y los materiales, es probable que los sistemas de juntas se vuelvan aún más especializados para aplicaciones específicas.
Para contratistas e ingenieros, comprender esta progresión genera confianza en los sistemas de unión modernos. También refuerza una verdad importante: el rendimiento a largo plazo depende tanto de una ingeniería sólida como de una instalación adecuada.
